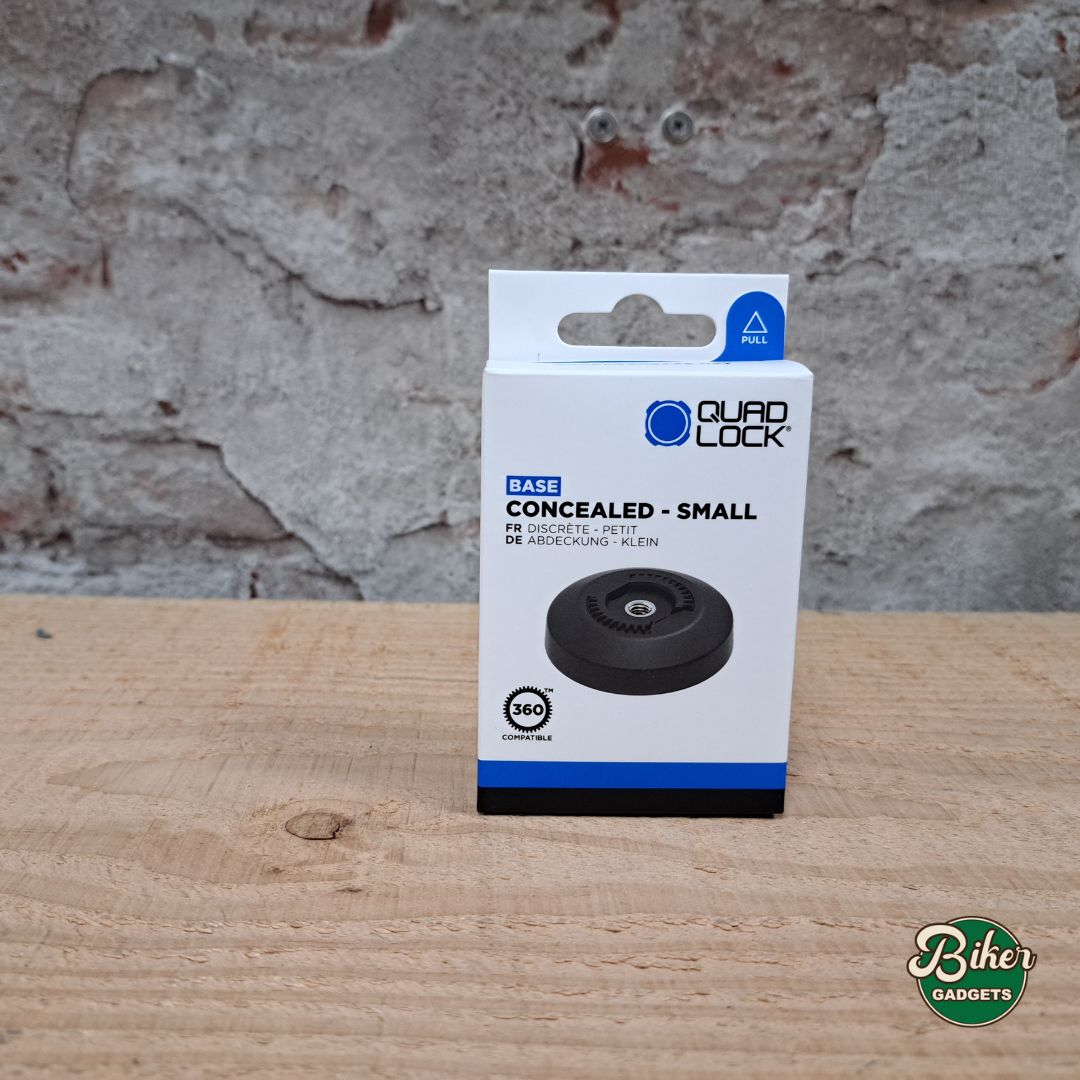

QUAD LOCK 360 Concealed Base Small – compacte montagevoet

Werk je montage netjes af met de QUAD LOCK 360 Concealed Base Small

De QUAD LOCK 360 Concealed Base Small is een compacte montagebasis voor het QUAD LOCK 360-systeem. De basis is uitsluitend geschikt voor vlakke oppervlakken. De afdekking verbergt de twee montageschroeven en wordt op zijn plaats gehouden zodra je een 360 Arm of Head bovenop monteert. De basis is gemaakt van glasgevuld nylon en wordt geleverd met een 10 mm afstandshouder en verbindingsschroeven.

Waarom de QUAD LOCK 360 Concealed Base Small?

• Verborgen montageschroeven – De afdekking geeft je opstelling een verzorgde afwerking.

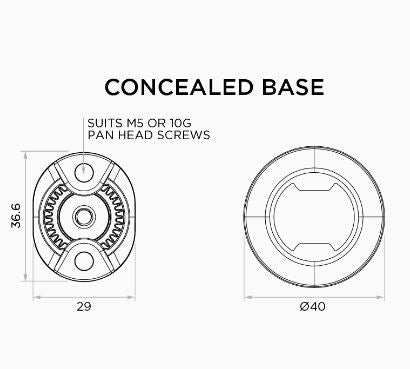

• Compact tweegatsontwerp – Voor schroefmontage op een vlak oppervlak, met een gatafstand van 25 mm.

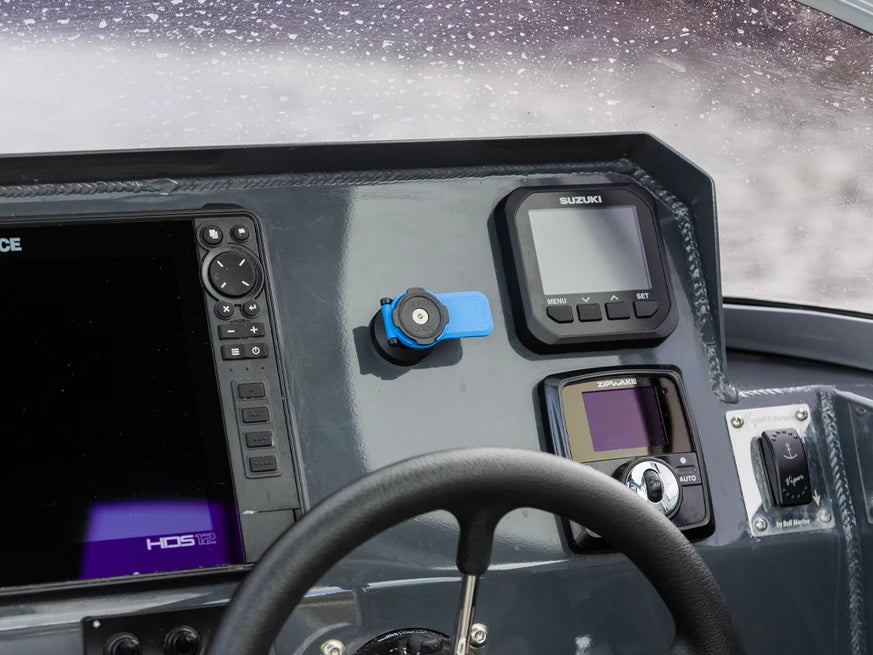

• Modulaire opbouw – Combineer met een 360 Head of voeg bijvoorbeeld de QUAD LOCK 360 Single Pivot Arm toe voor een verstelbare kijkhoek.
• Stevige materialen – Glasgevuld nylon met roestvrijstalen bevestigingsonderdelen.

Inhoud

• QUAD LOCK 360 Concealed Base Small met afdekking.
• 10 mm afstandshouder.
• M5 × 30 mm verzonken inbusschroef voor de verbinding van de afstandshouder met een Lever Head of 360 Arm.
• M5 × 45 mm verzonken inbusschroef voor de verbinding van de afstandshouder met een Weatherproof Wireless Charger.

Let op: de schroeven om de montagevoet op de ondergrond te bevestigen zijn niet inbegrepen. Kies bevestigingsmiddelen die geschikt zijn voor het materiaal en de toepassing.

Specificaties

Montage

1. Kies een vlakke, geschikte ondergrond en controleer de beschikbare ruimte voor je complete houder.
2. Bevestig de basis met geschikte M5- of 10G-bolkopschroeven volgens de meegeleverde instructies. Deze montageschroeven worden niet meegeleverd.
3. Plaats de afdekking en monteer je QUAD LOCK 360 Arm of Head met de afstandshouder volgens de meegeleverde instructies. Gebruik de M5 × 30 mm-schroef voor een Lever Head of 360 Arm en de M5 × 45 mm-schroef voor de Weatherproof Wireless Charger.
4. Controleer of de afdekking op zijn plaats zit en alle verbindingen stevig vastzitten voordat je de houder gebruikt.

Veelgestelde vragen

Is dit een complete telefoonhouder?

Nee. Dit is de montagevoet. Je hebt daarnaast een passende bevestigingskop nodig, bijvoorbeeld de QUAD LOCK 360 Lever Head. Wil je meer afstand of verstelbaarheid, voeg dan bijvoorbeeld de QUAD LOCK 360 Dual Pivot Arm toe, verkrijgbaar in Small (51 mm) en Medium (75 mm).

Waarom zitten er wel twee schroeven bij, maar geen montageschroeven?

De meegeleverde M5-schroeven zijn voor de verbinding met onderdelen bovenop de basis. De schroeven voor bevestiging aan de ondergrond kies je apart, omdat de juiste uitvoering afhangt van het materiaal waarop je monteert.

Kan ik deze basis op een gebogen oppervlak monteren?

Nee. De Concealed Base Small is uitsluitend geschikt voor vlakke oppervlakken.

Bekijk ook de QUAD LOCK collectie.

Bouw je QUAD LOCK 360-houder op een vlak oppervlak met de Concealed Base Small en werk de montageschroeven netjes weg.
