QUAD LOCK 360 Flat Rectangle 2 Hole Base – montagevoet

Bouw je telefoonhouder op een vlak oppervlak met de QUAD LOCK 360 Flat Rectangle 2 Hole Base

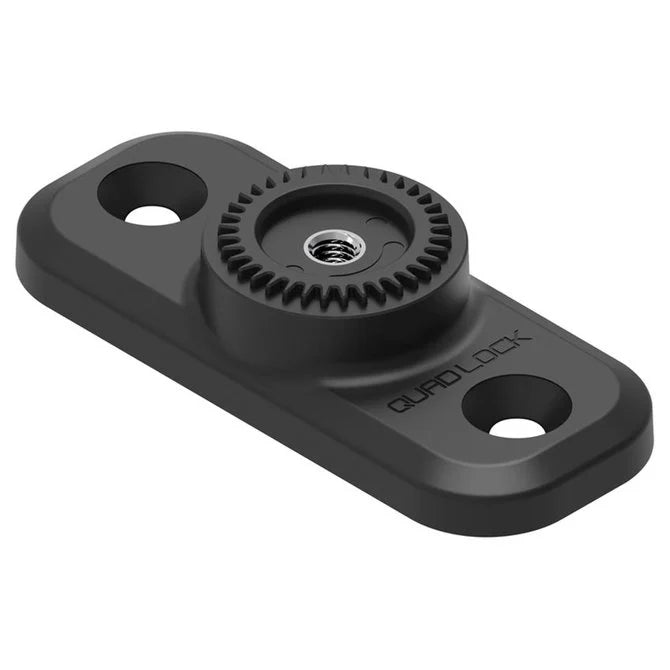

De QUAD LOCK 360 Flat Rectangle 2 Hole Base is een rechthoekige montagevoet van nylon voor een zelf samengestelde smartphonehouder. Je bevestigt de voet op een geschikt vlak oppervlak. Je bouwt de opstelling verder op met een QUAD LOCK 360 Head, zoals de Lever Head, en eventueel een arm. De meegeleverde afstandhouder van 10 mm zorgt voor de verbinding tussen de montagevoet en de gekozen Head of Arm.

Waarom de QUAD LOCK 360 Flat Rectangle 2 Hole Base?

• AMPS-gatenafstand van 48,5 mm – voor bevestiging op een passend montagevlak.
• Flexibele plaatsing – verticaal, diagonaal of horizontaal te bevestigen.

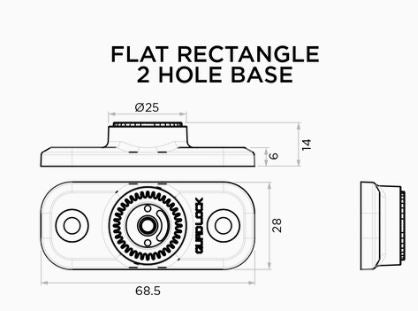

• Nylon basis – een compacte montagevoet van 68,5 × 28 × 14 mm.
• Verzonken montagegaten – geschikt voor 10G- of M5-verzonken bevestigingsmiddelen.
• 10 mm-afstandhouder inbegrepen – met twee schroeflengtes voor verschillende QUAD LOCK 360-opstellingen.

Inhoud

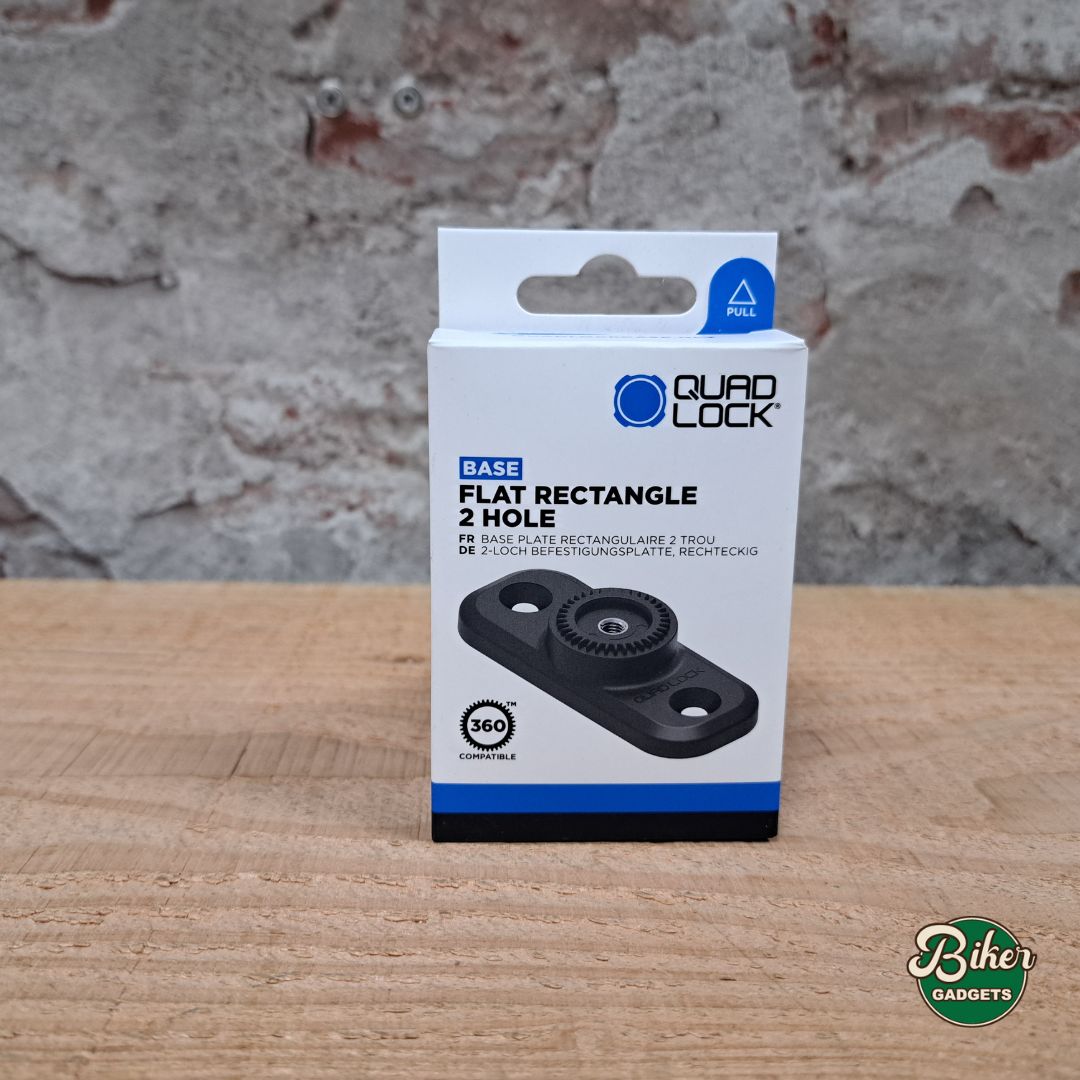

• 1 × QUAD LOCK 360 Flat Rectangle 2 Hole Base
• 1 × 10 mm-afstandhouder
• 1 × M5 × 30 mm-schroef om de afstandhouder met een Lever Head of 360-arm te verbinden
• 1 × M5 × 45 mm-schroef om de afstandhouder met een Weatherproof Wireless Charging Head te verbinden

Specificaties

Let op: schroeven om de montagevoet aan het gewenste oppervlak te bevestigen worden niet meegeleverd. De twee meegeleverde schroeven zijn bedoeld voor de verbinding met de afstandhouder en een Head of Arm, niet voor de bevestiging aan het montageoppervlak.

Montage

1. Kies een geschikt vlak montageoppervlak en controleer de beschikbare ruimte en de gatenafstand van 48,5 mm.
2. Bepaal de gewenste positie: verticaal, diagonaal of horizontaal.
3. Bevestig de montagevoet met passende 10G- of M5-verzonken bevestigingsmiddelen die geschikt zijn voor de ondergrond. Deze zijn niet inbegrepen.
4. Bouw je opstelling op met een QUAD LOCK 360 Head en eventueel een arm. Gebruik de afstandhouder en bijbehorende schroef volgens de montage-instructies voor jouw combinatie.
5. Controleer vóór gebruik of alle verbindingen stevig vastzitten en je telefoon voldoende vrije ruimte heeft.

Veelgestelde vragen

Welke schroeven heb ik nodig om de montagevoet vast te zetten?

De twee montagegaten zijn geschikt voor 10G- of M5-verzonken bevestigingsmiddelen. Kies de lengte en bevestigingswijze passend bij het montageoppervlak. Deze bevestigingsmiddelen worden niet meegeleverd.

Waarvoor zijn de meegeleverde M5-schroeven bedoeld?

De M5 × 30 mm-schroef verbindt de 10 mm-afstandhouder met een Lever Head of 360-arm. De M5 × 45 mm-schroef is bedoeld voor de verbinding met een Weatherproof Wireless Charging Head. Volg de montage-instructies van de gekozen onderdelen.

Wanneer kies ik de 4 Hole-uitvoering?

Kies de QUAD LOCK 360 Flat Rectangle 4 Hole Base wanneer je montagevlak een viergats AMPS-patroon van 38 × 30 mm vereist. Deze 2 Hole-uitvoering heeft twee montagegaten met een gatenafstand van 48,5 mm. Controleer vóór aankoop het gatenpatroon en de beschikbare ruimte.

Kan ik de positie van mijn telefoon verder aanpassen?

Ja. Voeg een geschikte arm toe tussen de basis en de kop, zoals de QUAD LOCK 360 Dual Pivot Arm, om meer mogelijkheden voor het afstellen van de positie te krijgen.

Is dit een complete telefoonhouder?

Nee. Je ontvangt de montagevoet, afstandhouder en twee verbindingsschroeven. Een QUAD LOCK 360 Head en een geschikte QUAD LOCK Case of Universal Adaptor zijn daarnaast nodig; een arm is optioneel.

Bekijk ook de QUAD LOCK collectie.

Bouw je QUAD LOCK 360-opstelling op een passend vlak oppervlak met de Flat Rectangle 2 Hole Base.
