QUAD LOCK 360 Flat Rectangle 4 Hole – Montagefuß

Montieren Sie Ihre Telefonhalterung mit der QUAD LOCK 360 Flat Rectangle 4 Hole Base auf einer ebenen Fläche.

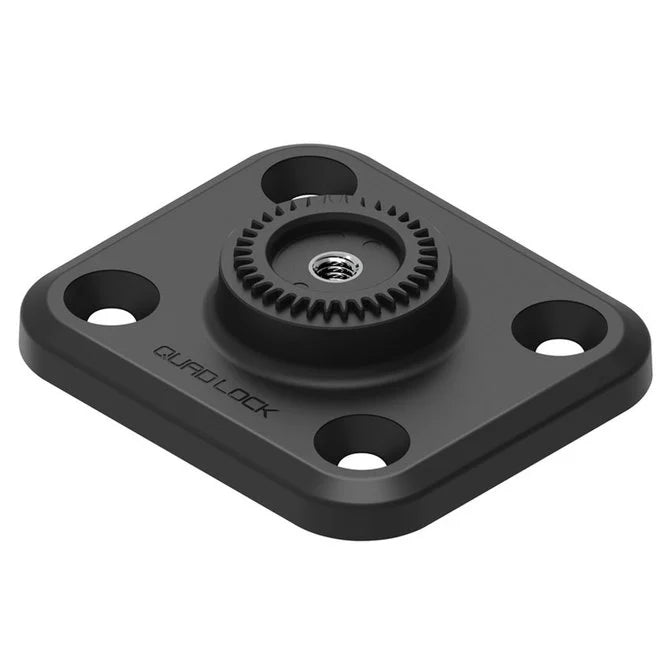

Die QUAD LOCK 360 Flat Rectangle 4 Hole Base ist ein Nylon-Montagefuß mit einem AMPS-Lochmuster von 38 × 30 mm. Kombinieren Sie die Basis mit einem QUAD LOCK 360 Head, beispielsweise dem Lever Head, und bei Bedarf mit einem Arm, um Ihre Telefonhalterung zusammenzustellen.

Warum die QUAD LOCK 360 Flat Rectangle 4 Hole Base?

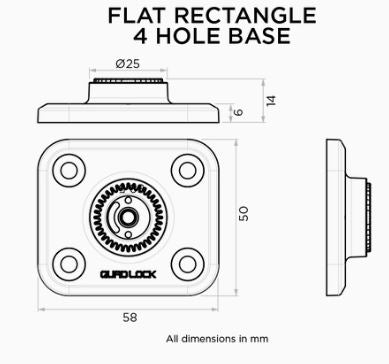

• AMPS-Lochmuster mit vier Bohrungen – für eine Montagefläche mit Lochabständen von 38 × 30 mm.
• Versenkte Montagebohrungen – geeignet für 10G- oder M5-Senkkopfschrauben.
• Modularer Aufbau – kombinierbar mit einem QUAD LOCK 360 Head und einem optionalen Arm.

Lieferumfang

• 1 × QUAD LOCK 360 Flat Rectangle 4 Hole Base
• 1 × 10-mm-Abstandshalter
• 1 × M5 × 30-mm-Schraube zur Verbindung des Abstandshalters mit einem Lever Head oder 360-Arm
• 1 × M5 × 45-mm-Schraube zur Verbindung des Abstandshalters mit einem Weatherproof Wireless Charging Head

Technische Daten

Achtung: Schrauben zur Befestigung an der Montagefläche sind nicht im Lieferumfang enthalten. Die mitgelieferten M5-Schrauben sind ausschließlich für die Verbindung mit dem Abstandshalter und einem Head oder Arm vorgesehen.

Montage

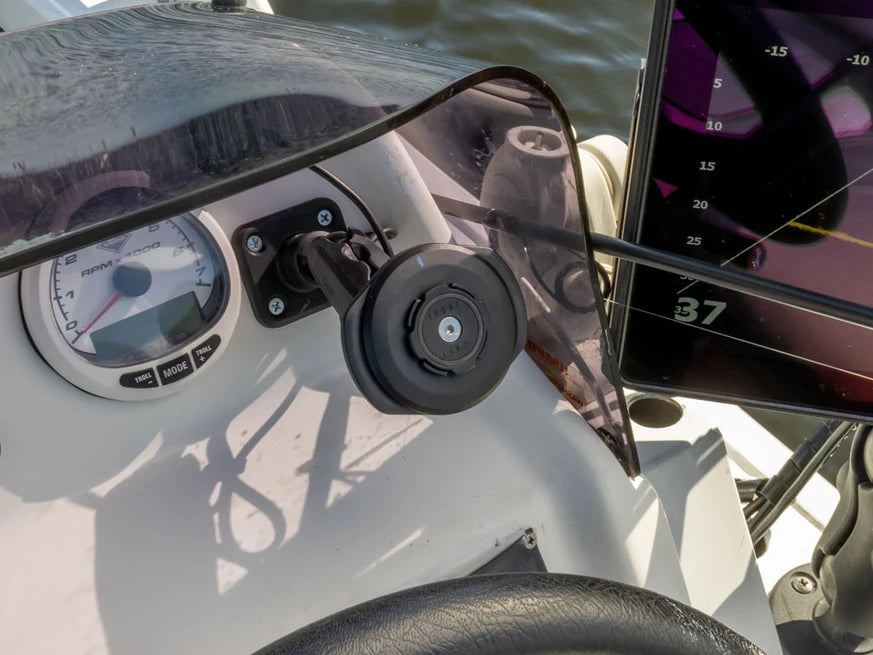

1. Prüfen Sie, ob die ebene Montagefläche ausreichend Platz bietet und das AMPS-Lochmuster von 38 × 30 mm passt. Der Fuß kann vertikal, diagonal oder horizontal montiert werden.
2. Befestige die Basis mit passenden 10G- oder M5-Senkkopfschrauben für den Untergrund. Verwende alle vier Montagebohrungen gemäß den Anweisungen von QUAD LOCK.
3. Montiere den gewählten Head oder Arm mit dem Abstandshalter und der passenden Schraube gemäß der Montageanleitung.
4. Überprüfe vor dem Gebrauch, ob alle Verbindungen fest sitzen und das Telefon ausreichend Freiraum hat.

Häufig gestellte Fragen

Welche Schrauben benötige ich für die Montagefläche?

Verwende 10G- oder M5-Senkkopfschrauben. Die benötigte Länge und Befestigungsart hängen vom Untergrund ab. Diese Schrauben sind nicht im Lieferumfang enthalten.

Was ist der Unterschied zur 2 Hole Base?

Diese Ausführung hat vier Montagebohrungen im AMPS-Muster mit einem Abstand von 38 × 30 mm. Die QUAD LOCK 360 Flat Rectangle 2 Hole Base hat zwei Bohrungen mit einem Abstand von 48,5 mm. Wähle das Muster, das zu deiner Montagefläche passt.

Kann ich die Position meines Telefons weiter anpassen?

Ja. Mit einem Arm zwischen der Basis und dem Kopf, wie dem QUAD LOCK 360 Dual Pivot Arm, kannst du die Position weiter anpassen.

Ist das eine komplette Telefonhalterung?

Nein. Du benötigst zusätzlich einen QUAD LOCK 360 Head und eine passende QUAD LOCK Case oder einen Universal Adaptor. Ein Arm ist optional.

Sieh dir auch die QUAD LOCK-Kollektion an.

Stelle deine QUAD LOCK 360-Telefonhalterung mit der Flat Rectangle 4 Hole Base zusammen.
